水溶肥成套生產線設備 液態肥自動料配料設備灌裝碼垛生產線

     河南達意隆機械設備有限公司供水溶肥成套生產線設備,液態肥自動料配料設備,液體肥灌裝生產線，并提供建廠所需的技術方案文件，包括：生產線設備清單、生產車間與生產線設備布局示意圖、生產線管線連接示意圖、廠區平面布局示意圖；根據建廠技術方案，我公司提供水溶肥成套生產線設備,液態肥自動料配料設備,液體肥灌裝生產線的全部設備、管線和管件，并提供設備及管線、管件的運輸、安裝、調試和售后服務。售后服務期一年；水溶肥成套生產線設備,液態肥自動料配料設備,液體肥灌裝生產線安裝、調試后，派專家到你們現場提供指導試生產和技術培訓；試生產結束后，向你們交付液體肥的生產配方、工藝、原輔料和產品標準等技術文件。

     提供水溶肥成套生產線設備，實現了水溶肥的自動化配料、混合、包裝、裝箱、碼垛的全自動化生產，解決了長期困擾水溶肥行業的一系列技術難題（包括堵料、吸潮、粉塵、粘性、腐蝕性等），大大推動了行業的技術發展。

液體肥設備工藝流程方案

一、水溶肥成套生產線設備 液態肥自動料配料設備灌裝碼垛生產線規定功能、流程與設備配置

1. 流程：

反應釜―粗細兩道過濾---中間儲罐---大桶灌裝---壓蓋---成品輸出。

2.設備配置：

5立方反應釜 1臺

離心泵及管道 3臺

雙聯過濾器（80目、120目） 2臺

5立方中間儲料罐 1套

4頭大桶灌裝線 1套

總控制柜 1套

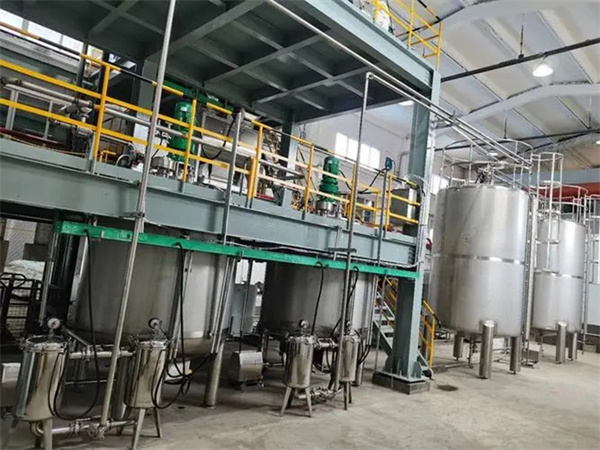

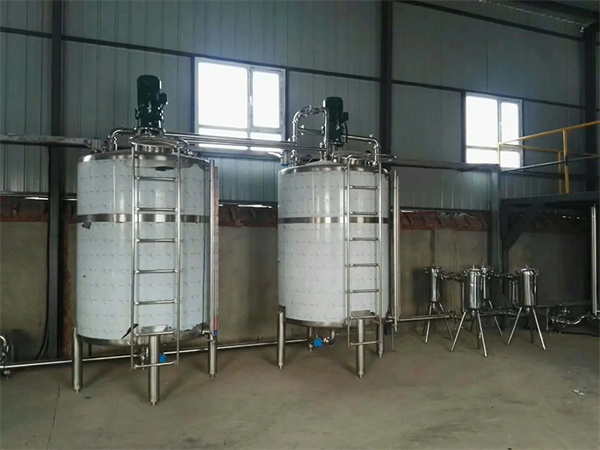

（一） 反應釜

規格5000L,立式，三層帶攪拌帶保溫，材質：內外鍋采用304不銹鋼，外保溫板不銹鋼，保溫材料巖棉。鋼板厚度：內4mm夾套3mm包皮2mm加熱方式：電加熱，加熱功率72KW

攪拌裝置：電機功率2.5KW，60r/min固體進料口一個，液體進料口3個

（二） 離心泵 全不銹鋼結構設計復合食品衛生要求?？膳c計量高位攪拌缸料位感應開關聯動實現自動控制泵送工作啟停，無需人工干預。該機適用于各類流體的自動泵送。耐高溫、對泵送物料無破損、運行平穩、無噪音；便于維護

（三） 雙聯過濾器

進行粗細兩道過濾，不銹鋼過濾網規格為80目和120目兩種規格；密封墊為食品級耐溫耐油硅橡膠。

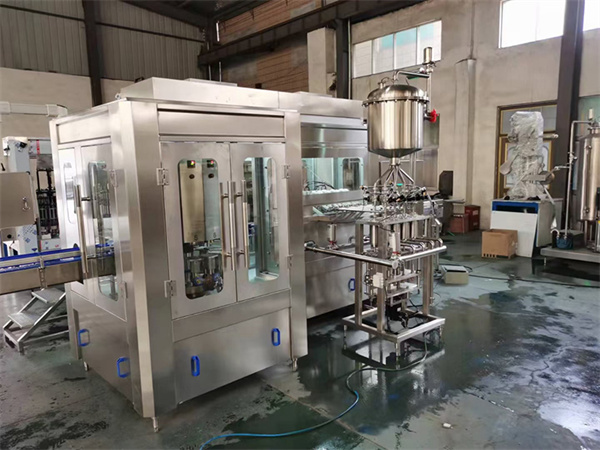

（四）稱重式灌裝機

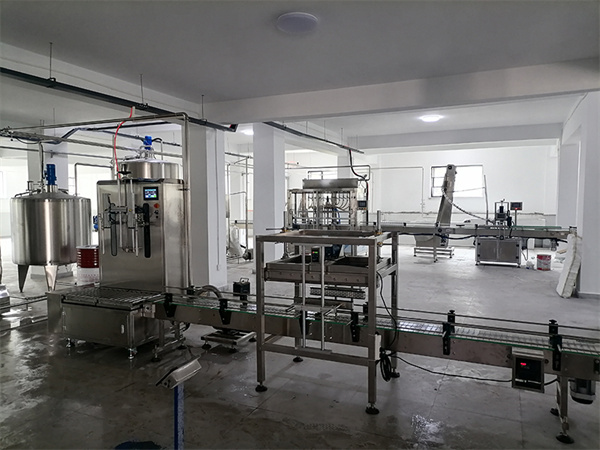

1、稱重式自動灌裝機，由直線排列的秤臺(帶輥道)，鏈條推桿進出瓶機構，快、慢速灌裝(帶氣缸下潛)機構，進料過渡料箱，稱重控制儀表及可編程控制單元組成。該液體灌裝秤可以滿足多種液體自動灌裝的需要，可滿足無泡沫、有泡沫液體的灌裝。

2、設備特點:

2.1、采用加拿大杰曼稱重傳感器和控制儀表，確保了灌裝計量的高精度。稱重傳感器上采用獨特的滾珠走瓶方式，保證灌裝完畢后走平穩出瓶。

2.2、采用快、慢速灌裝閥，在保證計量精度的同時不影響整體灌裝的速度。配備電機驅動灌裝頭下潛機構，平穩下潛，采用液面上或液面下灌裝。

2.3、灌裝頭加可轉動接液杯，灌裝完成后接液杯將灌裝頭上殘留的物料收集住，防止物料滴漏污染瓶口。

2.4、稱重控制儀表具有標準RS -485接口，系統采用數字控制，調整及設定均在觸摸屏中實現?？稍O(shè)定毛重或凈重方式灌裝，實際灌裝量即時在觸摸屏中顯示，方便直觀。

2.5、空瓶檢測，無瓶不灌裝；防撞瓶設計，瓶方位或位置不對自動復位。

2.6、獨立電氣箱密封設計，布局合理，方便檢修，主要部件（PLC可編程控制器、人機界面、變頻器、開關電源等）均選用法國施耐德國際進口元件，確保了設備的穩定運行。

2.7自動壓蓋機

　　自動塑料桶滾壓壓蓋機主要用于開口桶、涂料桶、潤滑油桶、包裝桶、油漆桶、手提桶（方便桶）系列的標準桶封蓋的必備專用工具。廣泛用于制桶、制罐、潤滑油、涂料、化工、石油、糧油、等液體包裝行業的必備用品。壓蓋機是專門為國際通用的標準桶封蓋而設計的。它的結構合理、制作、外形美觀、操作方便。用戶開始使用時，只要調整好主軸上的螺母位置后便能正常使用。輥道自動輸送及自動光電感應。主要零件采用鋼材做成，具有堅固耐用、磨損小、機械強度高、不易折斷、封蓋嚴密等優點。

壓蓋方式：兩次壓蓋（先壓一半、再壓一半）。

控制方式：電子―氣動控制

輸送方式：輥道自動輸送

具備壓蓋時間可調，排氣功能，無鼓桶蓋現象。壓蓋緊密，無泄漏自動感應光電。

主要技術參數

1.灌裝范圍：10－20kg ；20-50kg

2.計量精度：±0.2%(注：灌裝精度取決于物料的粘度以及物料供給的連續性和穩定性）；

3.灌裝速度：≥6桶/分鐘（25Kg）
